DWDM이란? 스토리지 복제회선?

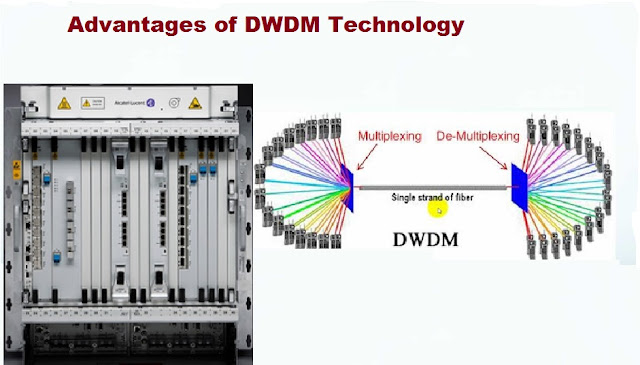

이 그림이 쉽게 설명되겠네.

1. 정의

DWDM은 "Dense Wavelength Division Multiplexing"의 약자입니다. DWDM은 광통신 기술 중 하나로, 광섬유를 통해 여러 개의 독립적인 데이터 신호를 같은 광선으로 동시에 전송하는 방식입니다. 이를 통해 광섬유의 대역폭을 최대한 활용하여 데이터 전송 용량을 크게 증가시킬 수 있습니다.

DWDM은 다양한 파장(또는 색깔)을 사용하여 여러 개의 데이터 신호를 동시에 전송합니다. 각각의 데이터 신호는 다른 파장의 광을 사용하여 전송되기 때문에 서로 간섭하지 않습니다. 이렇게 여러 개의 데이터 신호를 동시에 전송하는 것을 파장 분할 다중화(Wavelength Division Multiplexing, WDM)라고 합니다.

DWDM은 광섬유의 대역폭을 효율적으로 사용할 수 있어, 수십 개 이상의 파장을 사용하여 매우 높은 전송 용량을 달성할 수 있습니다. 이는 광섬유 네트워크의 용량을 대폭 확장하고, 데이터 전송 속도를 향상시킬 수 있는 장점을 제공합니다. DWDM은 인터넷 백본 네트워크, 광섬유 통신망, 긴 거리의 광통신 등 다양한 분야에서 널리 사용되고 있습니다.



결론은 하나의 광섬유를 통해 여러개의 독립적인 신호와 다른 종류의 회선을 서비스가 가능하게 하는 기술입니다.

데이터 센터간 ethernet연결 뿐 아니라 스토리지 복제를 위한 FC 회선도 DWDM장비에서 제공이 가능합니다.

고집적(D)으로 파장(W)분할(D) 다중화(M) 이죠.





2. DWDM의 속도



DWDM은 높은 전송 용량을 지원하기 위한 기술이므로 매우 빠른 데이터 전송 속도를 제공할 수 있습니다. DWDM을 사용한 광섬유 네트워크에서는 각각의 파장마다 10Gbps, 40Gbps, 100Gbps 등의 고속 전송 속도를 달성할 수 있습니다.

또한, DWDM은 다양한 파장을 사용하여 여러 개의 데이터 신호를 동시에 전송할 수 있기 때문에 전체적인 전송 용량이 매우 크게 증가할 수 있습니다. 예를 들어, 40개의 파장을 사용하고 각각의 파장에서 100Gbps의 전송 속도를 지원한다면, 총 4Tbps(40 x 100Gbps)의 전송 용량을 달성할 수 있습니다.

DWDM은 계속해서 발전하고 있으며, 현재는 400Gbps 이상의 전송 속도를 지원하는 DWDM 시스템도 상용화되고 있습니다. 따라서 DWDM은 매우 빠른 데이터 전송 속도를 제공하는 기술 중 하나입니다.



3.  DWDM을 통한 스토리지 복제



DWDM을 통한 스토리지 복제는 광통신과 스토리지 시스템을 결합하여 데이터를 안전하고 신속하게 복제하는 기술입니다. 이를 통해 데이터 센터 간에 실시간 또는 거의 실시간으로 데이터를 복사하여 백업하거나 분산 저장할 수 있습니다.

일반적으로 DWDM을 사용한 스토리지 복제 시스템은 다음과 같은 단계로 작동합니다:

1) 데이터 복제 소스: 원본 데이터가 있는 데이터 센터 또는 스토리지 시스템을 선택합니다.

2) DWDM 전송: 원본 데이터를 DWDM 시스템에 연결하여 빛으로 변환합니다. DWDM은 다양한 파장을 사용하여 여러 개의 데이터 신호를 동시에 전송할 수 있습니다.

3) 광섬유 전송: DWDM을 통해 전송된 데이터는 광섬유 케이블을 통해 목적지 데이터 센터 또는 스토리지 시스템으로 전송됩니다.

4) DWDM 수신: 목적지 데이터 센터에서는 광섬유로부터 수신된 데이터를 DWDM 수신기로 받습니다. DWDM 수신기는 다양한 파장의 광을 분리하여 각각의 데이터 신호로 변환합니다.

5) 데이터 복제 대상: DWDM 수신기에서 분리된 각각의 데이터 신호는 원본 데이터를 복제하기 위한 대상 스토리지 시스템으로 전송됩니다.

6) 데이터 복제: 대상 스토리지 시스템에서는 수신된 데이터를 저장하고 원본 데이터와 동기화하여 복제합니다. 이를 통해 안전한 백업 또는 분산 스토리지를 구현할 수 있습니다.

DWDM을 사용한 스토리지 복제는 빠른 전송 속도와 대역폭을 활용하여 대량의 데이터를 신속하게 복사할 수 있으며, 광섬유의 안정성과 신뢰성을 통해 데이터 손실이나 지연을 최소화합니다. 이를 통해 엔터프라이즈 환경에서 데이터의 안전성과 가용성을 보장할 수 있습니다.

4. EDFA 광전송 리피터

EDFA는 "Erbium-Doped Fiber Amplifier"의 약어로, 광섬유 강화기를 나타내는 용어입니다. EDFA는 광통신 시스템에서 광 신호를 증폭하는 역할을 수행합니다.

EDFA는 에르븀(Erbium)이라는 희소한 원소로 도핑된 광섬유를 사용하여 동작합니다. 에르븀 도핑은 광섬유 내부에 에르븀 원자를 추가하는 과정을 말합니다. 이렇게 도핑된 광섬유는 특정 파장의 광 신호를 증폭시키는 역할을 수행할 수 있습니다.

EDFA는 다양한 파장의 광 신호를 증폭할 수 있는 능력을 갖추고 있습니다. 주로 C파 밴드(1530~1565nm)와 L파 밴드(1565~1610nm)의 광 신호를 증폭하는 데 사용됩니다. 이러한 특성으로 인해 광섬유 통신에서의 광 신호 전송 거리를 연장하거나 광섬유 간의 신호 손실을 보상하기 위해 EDFA가 사용됩니다.

EDFA는 광 신호의 증폭에 있어서 비교적 간단하고 효율적인 방법으로 알려져 있으며, 광섬유 통신에서 널리 사용되는 장비입니다.
